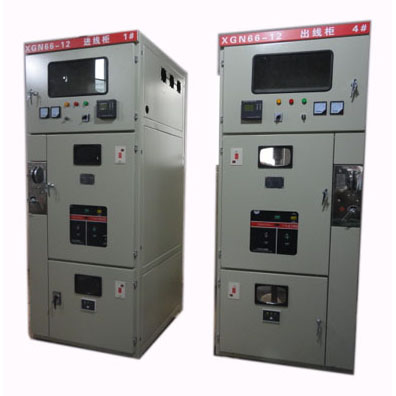

 XGN66-12(Z)固定式封闭开关设备


● 概述
XGN66-12型固定式封闭开关设备(以下简称开关柜)吸收了国外的先进技术,它体积小,仅是普通开关柜体积的50%;断路器具有可靠性高,性能好;“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置,作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能,可使用在各类型发电厂、变电站及工矿企业,高层建筑等场所,也可与环网柜组合应用于开闭所中。

● 型号含义


● 符合标准
GB3906-2006《3~35kV交流金属封闭开关设备》
GB11022-99 《高压开关设备通用技术条件》
IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97《户内交流高压开关柜订货技术条件》

● 正常使用条件
1.周围空气温度上限:+40℃、下限:-10℃。
2.海拔:不超过1000m。
3.相对环境温度:日平均不大于95%,月平均不大于90%。
4.地震:烈度不超过8度。
5.周围空气不受腐蚀性或可燃气体,水蒸气等明显污染。
6.无严重污秽及经常性的剧烈振动。

● 结构介绍
本开关柜柜体采用优质角钢焊接而成;.断路器室位于柜体中(下)部,安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器,并设有压力释放通道,确保人身安全;采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修;整柜防护等级IP2X;设备设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求;具有可靠的接地系统;门上装有观察窗,可清楚观察到柜内元件地工作状态;操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用;进出线电缆低于柜底前部,方便用户连接。

● 主要技术参数


● 产品结构特点


● 一次方案图
