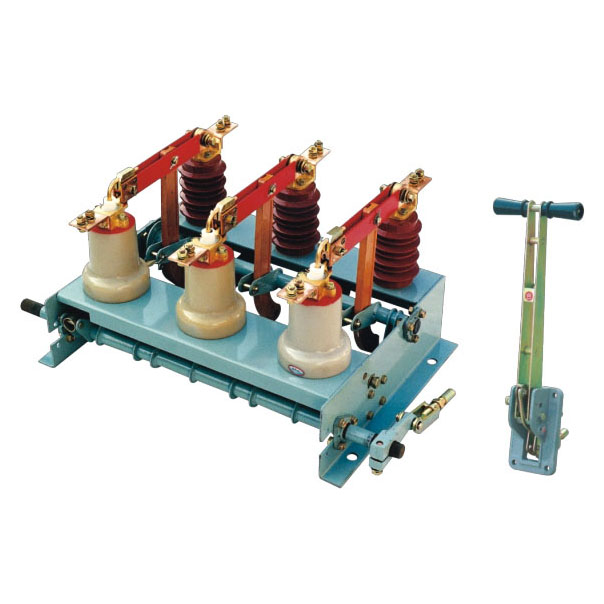

 FN3-12户内高压负荷开关


一、FN3-12负荷开关概述:

常见型号:FN3-12/400A     FN3-12R/400A(630A)     FN3-10/400A     FN3-10R/400A(630A)     FN3-6/400A     FN3-6R/400A (630A)


FN3-12、FN3-12R、FN3-12R/S负荷开关关系户内装置的高压电器。适用于交流50Hz、6kV或12kV的网络中,作为开断和闭合负荷及过负荷电流之用,亦可用作开断和闭合空载长线,空载变压器及电容器之开关。带有RN3型熔断型的负荷开关(FN3-12、FN3-12R/S)可切断短路,作保护开关之用。本负荷开关可配用CS3型及CS2型手动操作机构进行操作。性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990年版)国际标准及国家标准(报批稿)的要求。本负荷开关可配用CS3型及CS2型手动操作机构进行操作。常规配置按CS3型操作机构随开关发出。该负荷开关能用于环网柜内也可安装在墙上保护变压器和开断负荷电流,现多用于墙上安装,安装简单,操作方便,轻便,是墙上负荷开关的理想产品。


二、FN3-12负荷开关产品结构与特性:

FN3-10型户内负荷开关的外形与一般户内隔离开关相似开关的底部为框架2,传动机构装于其中。框架上装于其中。框架上装有六只绝缘子,上部的三只绝缘子3兼作支持件与气缸之用,活塞装于其内,由主轴带动,下部的三只绝缘子仅起支持作用。上、下绝缘子上均装有触座。导电部份由闸刀与触座组成,闸刀6与下触座8之间靠六片形弹簧片固紧,在闸刀的端部装有弧动触头5,上触座4为主静触头。主静触头内装有弧静触头3及来弧喷嘴1,弧静触头与主静触头间通过二片薄的铍青铜片来接通。每相刀片由两片紫铜板组成。端部与主静触头处铆有银触头。负荷开关合闸时,主回路与灭弧回路并联,电流大部分流经主回路,而当负荷开关分闸瞬间,主回路先断开,电流只通过弧触头,此时气缸中已产生足量的压缩空气,及至弧动触头断开到喷嘴处时,由于电弧与喷嘴接触,喷嘴也产生一定的气体,当灭弧触头刚一断开,此两种气流即强热吹弧,使电弧迅速熄灭。


三、FN3-12负荷开关使用环境条件

海拔不超过1000米;

周围空气温度不高于+40℃及不低于-10℃;

空气相对温度不大于90%的户内场所(当温度为+25℃);

无导电性尘埃的环境中;

无破坏金属和绝缘的腐蚀性气体的物体;

无剧烈震动和冲击的地方;

无燃烧与爆炸危险


四、技术参数


五、FN3-12负荷开关外形及安装尺寸
