结构及性能

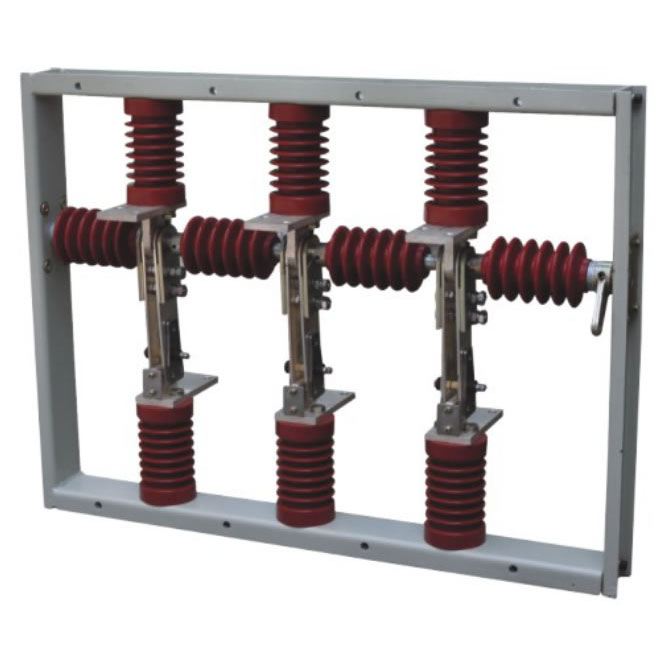

GN□-12平框隔离开关结构新颖是公司自主开发的新型隔离开关，动静触头安装在两个水平的绝缘子上，由驱动主轴直接带动动触头旋转，实现分合闸和接地，具有安装空间小，母排联接方便，断口明显，适用各种安装高度空间比较紧凑的侧装式高压柜，可无机构通过柺臂由FRC型机构驱动，或自带操作机构直接操作，可在分闸位安装接地触头，实现保护性接地。
主要技术参数
|
项目/型号规格/数据
|
额定电压(kV)
|
额定电流(A)
|
4s额定短时耐受电流(kA)
|
额定峰值耐受电流(kA)
|
额定绝缘水平(kV)
|
|
1min工频耐受电压(kV)
|
雷电冲击耐受电压(kV)
|
|
GN□-12/630
|
12
|
630
|
20
|
50
|
极间、极对地42断口48
|
极间、极对地75断口85
|
|
GN□-12D/630
|
12
|
630
|
20
|
50
|
|
GN□-12/1250
|
12
|
1250
|
31.5
|
80
|
|
GN□-12D/1250
|
12
|
1250
|
31.5
|
80
|
|
GN□-12/1600
|
12
|
1600
|
31.5
|
80
|
|
GN□-12D/1600
|
12
|
1600
|
31.5
|
80
|
外形尺寸
|
